При использовании устройства в схемах управления лампами накаливания необходимо помнить, что в холодном состоянии сопротивление спирали лампы приблизительно в 10 раз меньше, чем в разогретом. При этом амплитудное значение тока в момент включения лампы мощностью, например, 150 Вт достигает 10 А. Схема плавного включения позволяет путем постепенного увеличения фазового угла постепенно увеличивать подаваемое на лампу напряжение, что позволяет ее спирали разогреться до максимальной температуры к моменту подачи полной фазы. Это позволит значительно продлить срок службы Вашей лампы учитывая что на текущий момент ее цена чуть ниже цены нашего устройства.
Данное устройство предназначено для:

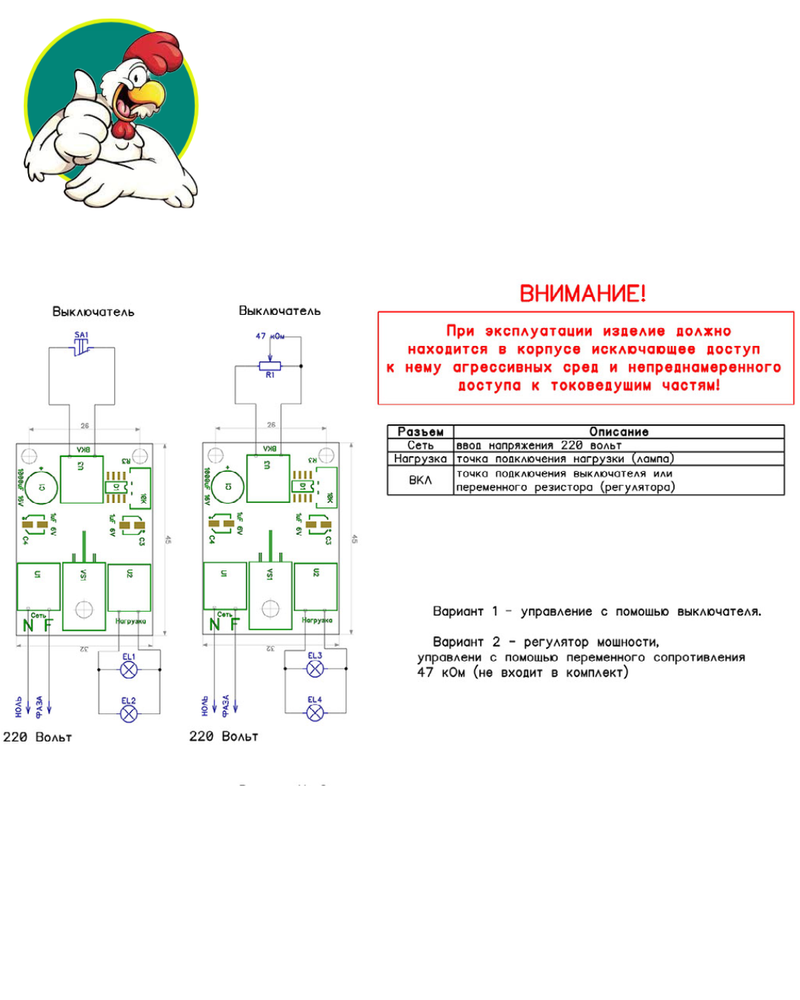

- плавного включения/выключения электрических ламп (см. схему Вариант №1);
- регулировки яркости их свечения (см. схему Вариант № 2);
- скорости вращения электродвигателей.
Технические характеристики:
- напряжение сети: 220 В;
- максимальный ток нагрузки: 25 А;
- максимальная мощность 5 кВт *;

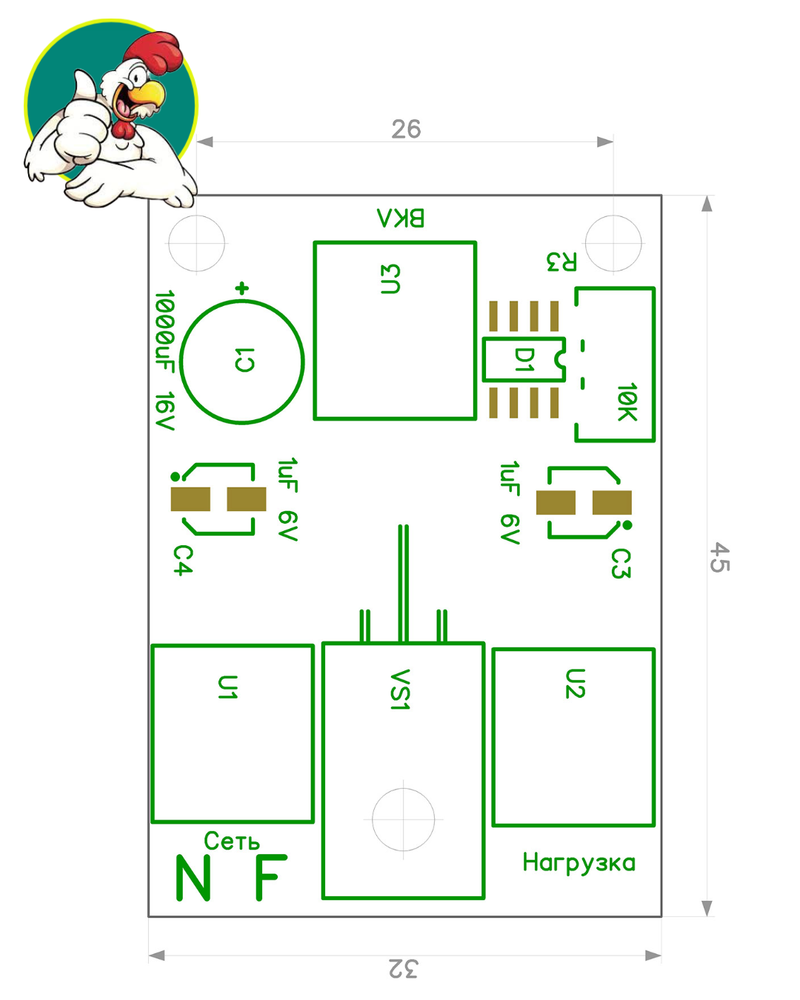

- размер печатной платы 45 х 32 мм.
Внимание!
На плате имеется напряжение опасное для жизни человека – соблюдайте правила техники безопасности!
* При токе нагрузки более 5А симистор необходимо установить на радиатор площадью не менее 50 кв.см
