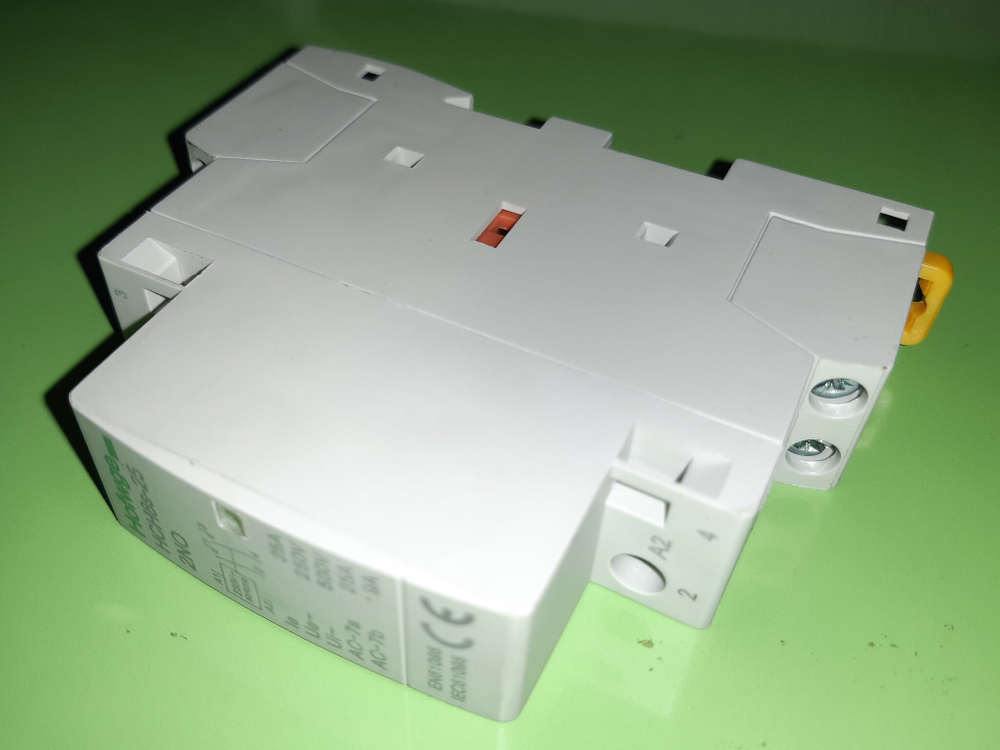

Hofwge HCH8s-25A

Контактор переменного тока предназначен для цепей переменного тока 50 Гц или 60 Гц с 230 В.

AC-7a : номинальный рабочий ток до 25 А,

AC-7b: номинальный ток до 9 А. Использование в разрыве цепи мощностью ниже 6kA .

Применение: автоматическое отключение или подключение питания.

Нормальные условия работы и установки:

1. Температура окружающей среды: от-5 °C до + 40 °C, средняя температура не более + 35 °C в течение 24 часов.

2. Высота: не более 2000 м.

3. Атмосферные условия: относительная влажность места установки должна быть не более 50%, когда максимальная температура + 40 °C: Если при более низкой температуре допускается более высокая относительная влажность. Среднемесячная минимальная температура в Самый влажный месяц не должна превышать + 25 °C и среднемесячная максимальная относительная влажность в этом месяце не более 90%. кроме того, следует учитывать росы на поверхности продуктов, вызванные изменением температуры.

4. Класс загрязнения: класс 2.

5. Условия установки: класс II.

Инструкция по применению

1. Проверьте, соответствует ли контактор объему применения и условиям работы перед установкой

2. Во время установки Вытяниетк фиксатор и поставьте контактор на DIN рейку, затем подтолкните фиксатор, чтобы зафиксировать контактор.

Предостережение

A) убедитесь в правильном режиме подключения

B). Закрутите винт во время соединения

Основные технические данные
Контактор модели	Hofwge HCH8s-25 NO
Номинальное изолирующее напряжение (Ui) V	500
Номинальное рабочее напряжение (Ue) V	230
Тепловой непрерывный ток(Ith) A	25
Номинальный рабочий ток (Ie) AC-7a A	25
AC-7b A	9
Номинальная рабочая мощность (Pe) AC-7a кВт	5,4
AC-7b кВт	1,4
Время работы 10 тысяч	3
Рабочая частота AC-7a поворотов/часов	1200
AC-7b поворотов/часов	30
Возможность подключения и разрыва AC-7a A	1.5Ie
AC-7b A	8 IE
Выдерживает ток (ICW) 10 S A	8 IE/AC-7b
Соединительная проводка 1 провод мм2	1 -- 4
2 провода мм2	1 -- 4
Катушка
Контроль напряжения питания (США) AC V	220/230
Мощность катушки W	1,4
