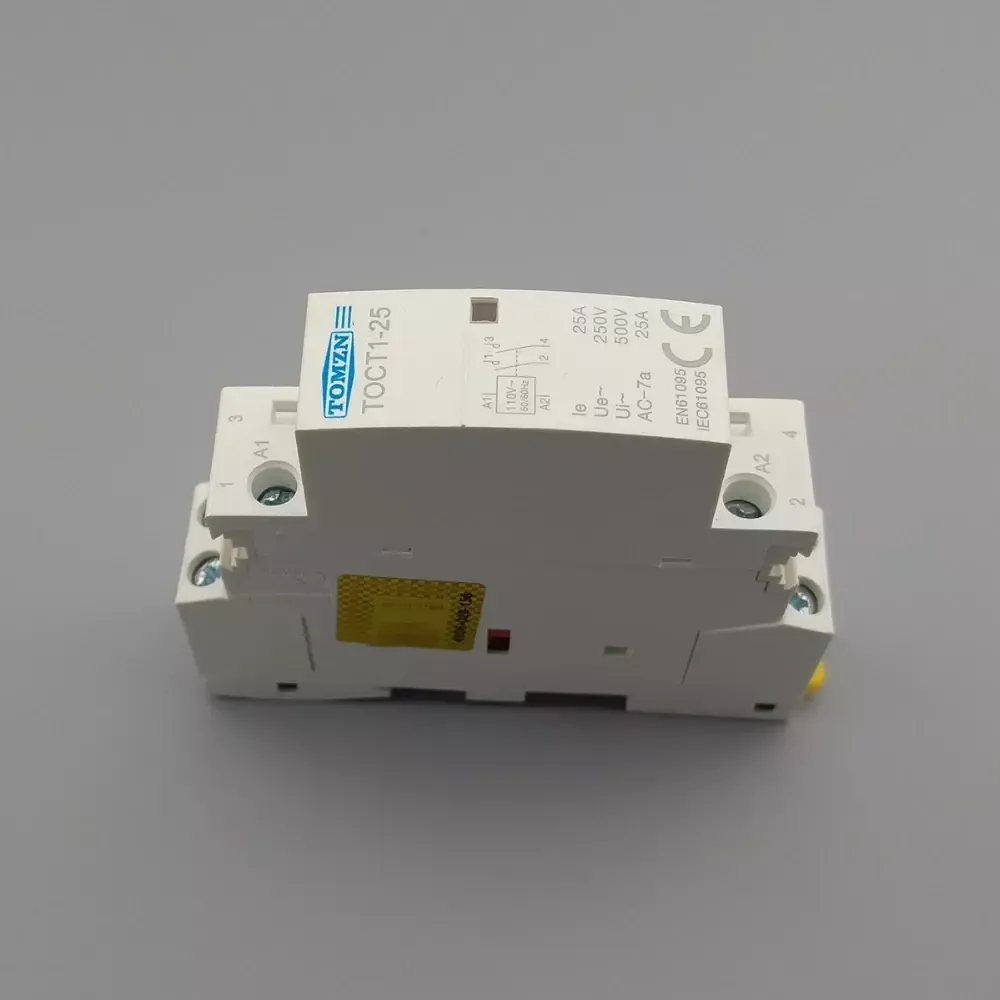

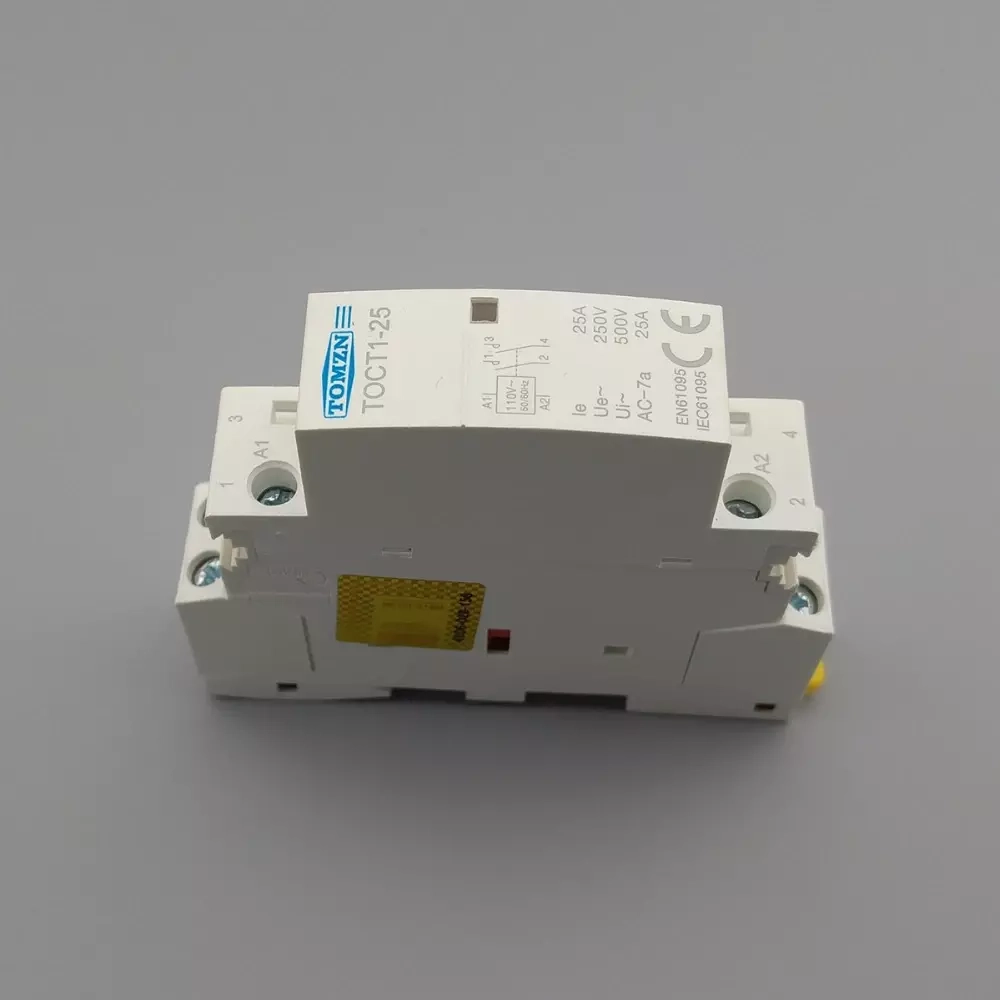

TOCT1
Контактор переменного тока предназначен для цепей переменного тока 50 Гц или 60 Гц с 230 В.
AC-7a : номинальный рабочий ток до 25 А,
AC-7b: номинальный ток до 10 А. Использование в разрыве цепи мощностью ниже 6kA .
Применение: автоматическое отключение или подключение питания.
Нормальные условия работы и установки:
1. Температура окружающей среды: от-5 °C до + 40 °C, средняя температура не более + 35 °C в течение 24 часов.
2. Высота: не более 2000 м.
3. Атмосферные условия: относительная влажность места установки должна быть не более 50%, когда максимальная температура + 40 °C: Если при более низкой температуре допускается более высокая относительная влажность. Среднемесячная минимальная температура в Самый влажный месяц не должна превышать + 25 °C и среднемесячная максимальная относительная влажность в этом месяце не более 90%. кроме того, следует учитывать росы на поверхности продуктов, вызванные изменением температуры.
4. Класс загрязнения: класс 2.
5. Условия установки: класс II.
Инструкция по применению
1. Проверьте, соответствует ли контактор объему применения и условиям работы перед установкой
2. Во время установки Вытяниетк фиксатор и поставьте контактор на DIN рейку, затем подтолкните фиксатор, чтобы зафиксировать контактор.
Предостережение
A) убедитесь в правильном режиме подключения
B). Закрутите винт во время соединения
| Основные технические данные | |
| Контактор модели | TOCT1-25 1NC 1NO |
| Номинальное изолирующее напряжение (Ui) V | 500 |
| Номинальное рабочее напряжение (Ue) V | 230 |
| Тепловой непрерывный ток(Ith) A | 25 |
| Номинальный рабочий ток (Ie) AC-7a A | 25 |
| AC-7b A | 10 |
| Номинальная рабочая мощность (Pe) AC-7a кВт | 5,4 |
| AC-7b кВт | 1,4 |
| Время работы 10 тысяч |  3 |
| Рабочая частота AC-7a поворотов/часов | 1200 |
| AC-7b поворотов/часов | 30 |
| Возможность подключения и разрыва AC-7a A | 1.5Ie |
| AC-7b A | 8 IE |
| Выдерживает ток (ICW) 10 S A | 8 IE/AC-7b |
| Соединительная проводка 1 провод мм2 | 1 -- 4 |
| 2 провода мм2 | 1 -- 4 |
| Катушка | |
| Контроль напряжения питания (США) AC V | 220/230 |
| Мощность катушки W | 1,4 |
